SEGEN QUICK CHANGE快换锁紧器

Tooling Technology的Segen快速更换系统旨在简化和加速制造环境中的夹具和工具更换。该系统采用精密加工的锁定机制,使操作员能够快速、可重复且绝对准确地更换工具,无需扳手、螺栓或耗时的对准操作。通过减少设置时间,该系统在保持生产平稳运行的同时,还能确保工艺的一致性和安全性。其坚固的模块化设计可适应广泛的应用场景,从热成型工具更换、机械加工和装配夹具到机器人末端执行器,为寻求提高效率和生产量的制造商提供了一种多功能的解决方案。

250 KNOBS


PD250安装指导手册.pdf

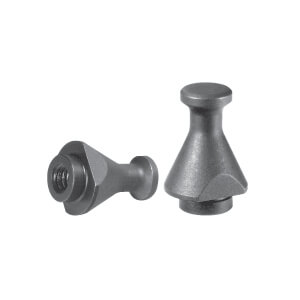

PD250SA

总体尺寸:高 0.5343″ x 直径 0.437″。中心攻螺纹 #8-32。

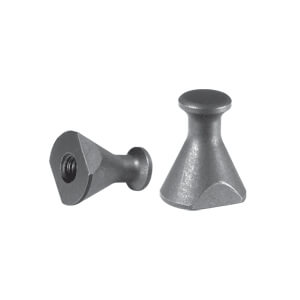

PD250T
总体尺寸:高 0.643″ x 直径 0.437″。定位凸台直径 0.2805″ x 高 0.100″。中心攻螺纹 #8-32。

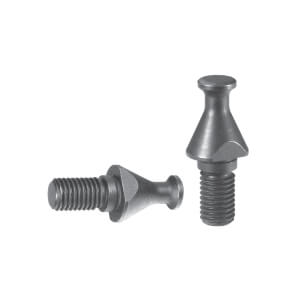

PD250STD4
总体尺寸:高 1.043″ x 直径 0.437″。定位凸台直径 0.2805″ x 高 0.100″。1/4×28 螺柱 x 长 0.500″。
